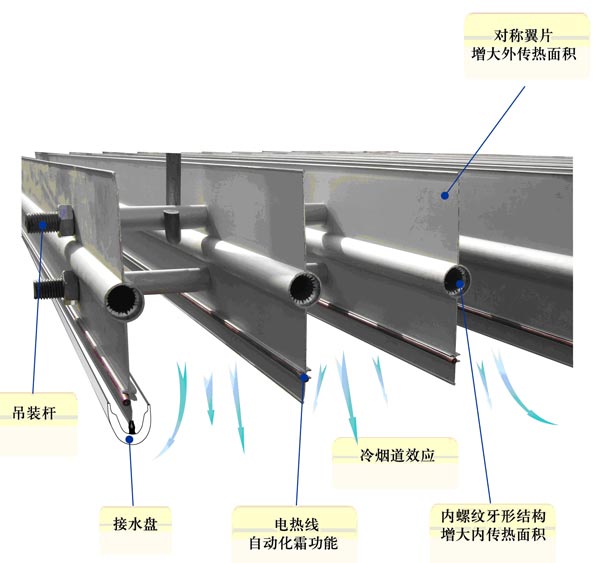

滿液式吊頂鋁排管介紹：設計為多片鋁合金翼片管，經翼片管串接而成的冷排，主要用于20℃至-35℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。其結構設計合理，安裝方便，換熱效率高，食品干耗少，節能效果顯著。
排管性能特點
1. 不用頻繁除霜，庫溫波動小，節電效果明顯。
2. 導熱性好，鋁合金具有良好的導熱能力
3. 對食品里水分干耗小，并具有一定的蓄冷能力。
4. 鋁翼片和鋁管一次成型，耐腐蝕，耐高壓，壽命長。
5. 系統干凈，鋁管經氧化處理沒有雜質，延長壓縮機使用壽命。
6. 重量輕，安裝方便。
7. 效率高，鋁排可以全部安裝在冷庫頂部，省時省力省空間。
8. 32管每路長度不超過150m
|
序號 |
鋁排管型號 |
外形長度m |
翅片長m |
制冷量（w/根） |
|
1 |
CRL-099 |
3.11 |
3 |
99 |
|
2 |
CRL-132 |
4.11 |
4 |
132 |
|
3 |
CRL-165 |
5.11 |
5 |
165 |
|
4 |
CRL-198 |
6.11 |
6 |
198 |

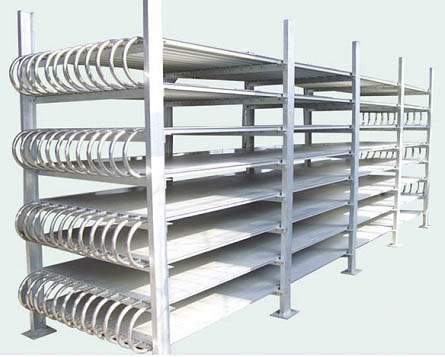

滿液式擱架式排管介紹：是用于凍結冷庫貯藏物凍結過程所需要的通用設備，可以在短時間內對被貯藏物進行凍結，使之達到貯藏的溫度要求。
滿液擱架式排管通常是安裝在冷間內，其結構和安裝。其凍結設備屬于最早采用、最簡單的一種半接觸式凍結設備，通常是用32 X 2.5mm鋁管制作成蛇形排管，再由回液集管和供液集管連接若干組蛇形排管，并固定在鋼制的支架上構成擱架。蛇形排管的水平間距為80~100 mm，管間的垂直中心距為250~300 mm。擱架排管構成的層數宜為偶數，便于供液集管和回液集管均安排在同一側。為了方便操作，擱架排管的最低層應高于地面250 mm。
應用擱架式排管凍結食品時，一般是把食品裝在鍍鋅鋼板或不銹鋼板制作的凍盤內，再把凍盤直接放到擱架排管上進行凍結。由于凍盤與排管半接觸，又被凍結食品置于排管之間，強化了接觸換熱和輻射換熱的作用，從而提高了速凍效果。為強制冷風循環的擱架式排管凍結設備。
擱架式排管凍結設備制作簡單，價格低廉，凍結效果好，耗電量小，適用于凍結分割肉、魚類、家禽、冰淇淋等小包裝食品。
無風速凍擱架的特點：
目前，速凍庫中主要使用冷風機，食品干耗大。為此，為了減少干耗又不影響制冷效果的前提下，采用吊頂鋁排+速凍擱架。有如下有點：
1.自然對流，食品干耗少，品質優
2.無耗電部件，節電效果顯著
3.無運動部件，運行可靠，無噪音
|
序號 |
板管型號 |
板管單位寬度mm |
管徑mm |
備注 |
|
1 |
CRLB-16 |
100 |
16 |
根據客戶的貨物量以及速凍時間選擇最佳配比方式 |
|
2 |
CRLB-21 |
135 |
21 |
|
|
3 |
CRLB-25 |
150 |
25 |
|
|
4 |
CRLB-32 |
185 |
32 |
